|
|
|
|
LABORATOIRE
Caractérisation des matières plastiques
Nous avons procédé à des essais comparatifs entre les matières vierges et les matières broyées.
Le premier essai compare l'indice de fluidité à chaud de ces matières. Ainsi, nous pouvons nous rendre compte si les propriétés thermiques des matières ont changé ou pas.
Le deuxième essai est destiné, par un essai de traction, à comparer les caractéristiques mécaniques de nos matériaux.
1er essai

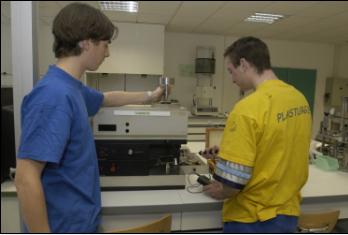

MFR (Melt Flow Rate) NF EN ISO 1133
Détermination de l'indice de fluidité à chaud des thermoplastiques
 |
 |
|
PP Polypropylène + 3% colorant blanc |
|
ABS Acrylonitrile Butadiène Styrène |
|
vierge |
vierge |
|
|
MFR(220;2,16) = 7,02 |
MFR(220;5) = 11,4 |
|
|
broyée |
broyée |
|
| MFR(220;2,16) = 7,08 | MFR(220;5) = 18,6 | |
|
Conclusion |
Conclusion |
|
|
On peut considérer que le PP broyé a le même indice de fluidité que le PP vierge (seulement 0,85% de différence). Ce résultat est assez surprenant car nous nous attendions à trouver une différence. |
L'ABS broyé a gagné 61,2% de fluidité par rapport à l'ABS vierge. Ce phénomène est du au raccourcissement de la longueur des chaînes macromoléculaires.
|
"MFR(220;2,16)" veut dire que l'essai s'est déroulé à une température de 220°C sous une charge de 2,16 kg.
______________________________________
2ème essai

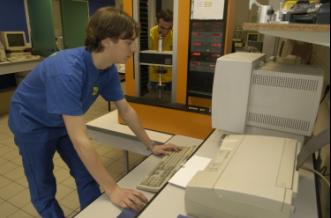

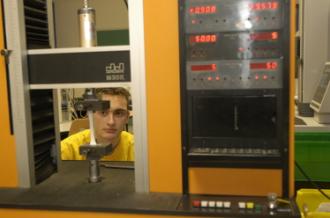

Essai de Traction NF T 51-034
 |
 |
|
PP Polypropylène + 3% colorant blanc |
|
ABS Acrylonitrile Butadiène Styrène |
|
vierge |
vierge |
|
|
|
|
|
|
broyée |
broyée |
|
|
|

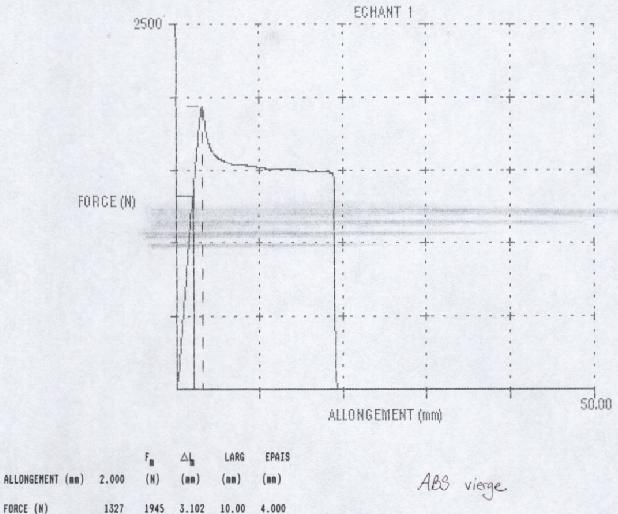

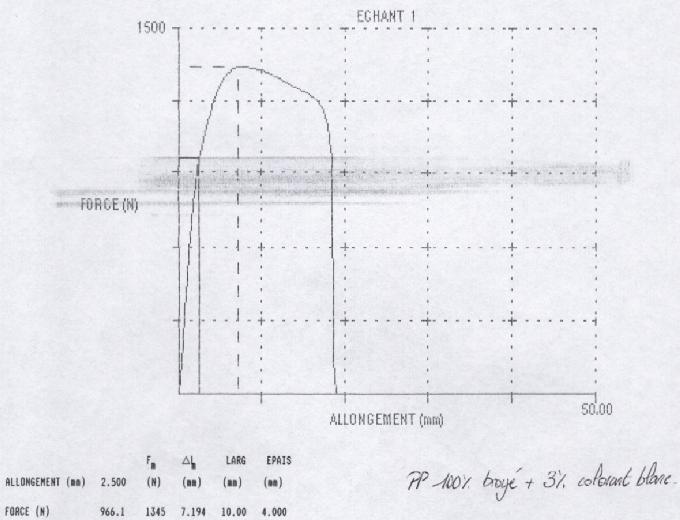

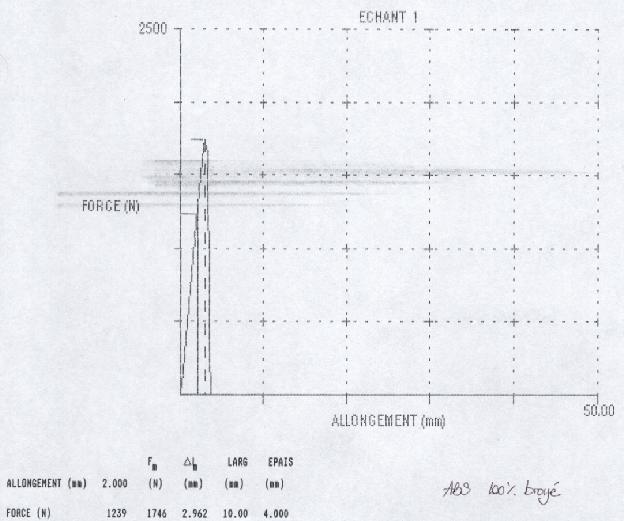

Les efforts maximums de traction n'ont pas beaucoup changé entre les matières vierges et broyées. Mais par contre, on peut constater des allures de courbes très différentes.
On ne pourrait pas utiliser ces matériaux à 100% recyclés, si on voulait conserver les mêmes propriétés mécaniques.
Le % d'allongement d'éprouvette a sensiblement diminué pour les 2 matières broyées. Ceci peut s'expliquer du fait que, pendant le broyage de la matière, les chaînes macromoléculaires ont été réduites.
